PL5500 双向升降压DC-DC转换器

1特点

双向单电感降压-升压控制器，用于升压/降压DC/DC转换和电池充电管理

双向降压-升压操作，支持使用OTG信号对电池充电和放电

使用PWM信号或模拟信号对输入电流、输出电流和输出电压进行动态编程

1节至6节电池充电管理

2V 至 32 V 宽输出范围

全面的保护功能，包括输出短路保护 （OSP）， 逐周期输入和输出峰值电流限制、热调节、热关断、输入欠压锁定、输入过压保护、输出过压保护等。

使用电阻器可调开关频率

频率抖动，具有良好的 EMI 性能

集成 2A MOSFET 栅极驱动器

具有稳定 CC 环路的输入或输出平均电流限制

5V/55mA 低 Iq LDO 为系统 MCU 供电

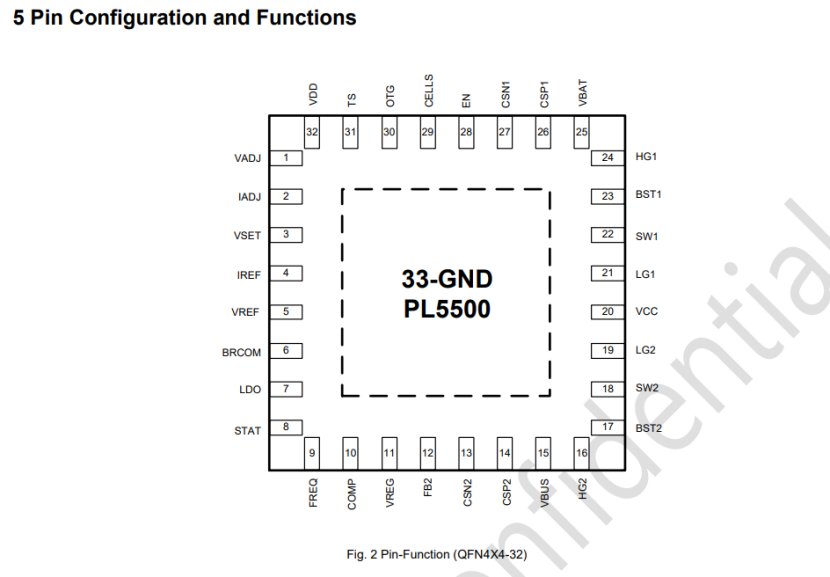

采用 QFN4x4-32 封装

2应用

汽车启停系统

备用电池和超级电容器充电

工业 PC电源

USB供电

3 描述

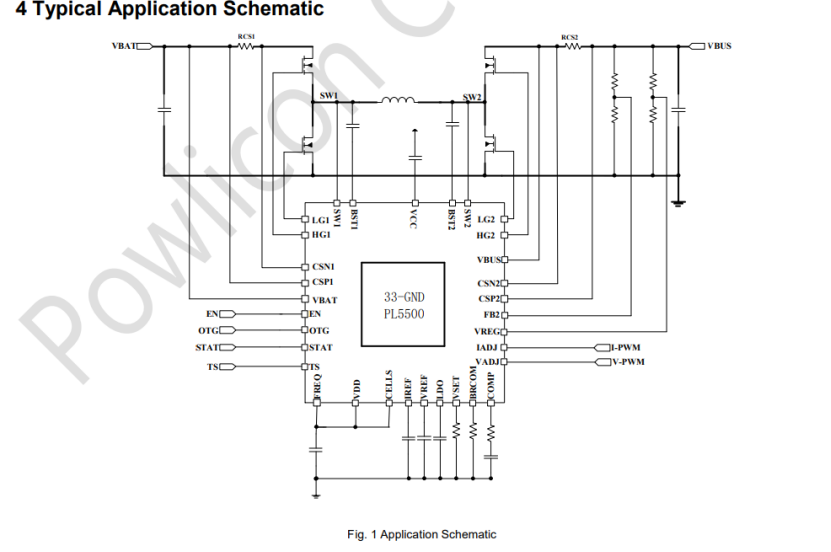

PL5500 是一款同步 4 开关双向降压-升压控制器，能够在高于或低于输入电压时调节输出电压。

PL5500 可在 3.6 V 至 32 V（最大值 36 V）的宽输入电压范围内工作，以支持各种应用。PL5500 可以在充电器模式下运行，为 1、2、3、4、5 和 6 节电池充电。

PL5500 在降压、升压和降压-升压工作模式下采用恒定导通时间控制，以实现出色的负载和线性调整率。开关频率可设置为150kHz、300kHz、600kHz或1200kHz，具体取决于FREQ引脚和GND引脚之间的不同电阻值。该器件还具有可编程软启动功能，并提供各种保护功能，包括逐周期电流限制、输入欠压锁定 （UVLO）、输出过压保护 （OVP）、输入过压保护、热关断和输出短路保护等。

 VADJ、IADJ 引脚用于在 OTG 为高电平时对电池放电模式下的输出 VBUS 电压和输出电流限制进行编程， 这使得 PL5500 成为 USB 供电 （PD） 应用的绝佳选择。

PL5500 提供电压控制环路、恒流环路、热调节环路、电池温度传感，使其成为电池充电管理的完美解决方案。
